一、概述

　　我厂生产的LD型上引式输送仓泵，也是一种正压仓式气力输送泵。采用LD型上引式仓泵进行气力输送，适宜工作于点多量少的状态下，一般用在各种干式除尘器的集灰斗下。它可以由多台仓泵合用—根输送管将物料输送到收集库内。适用于输送的物料真比重在2.5左右， 堆比重不大于1，含水量不大于5%的各种物料。如收尘下来的窑灰、粉煤灰、水泥、化工原料等干燥粉状物料。

　　LD刑仓泵采用先进的管道输送方式，同L型仓泵—样，也能进行大高度、长距离输送；物料输送速度低，在提高输送效率的同时，有效减少了管道的磨损和限缩空气量；自动化程度高，操作简唯灵活，自动控制系统对整个输送过程(从进料到输送)全部实行全自动控制，因此它除具有一般气力输送的优点外，还具有降耗节能．节约投资成本，方便维修管理，是一种先进的气力输送设备，在火电厂等得到了广泛的应用。

　　我厂生产的LD型上引式气力输送仓泵，吸收了L型仓泵的优点，采用了多种控制技术和措施，如对仓泵工作压力实行调压、气源节流以及先进的控制技术等，以确保整个系统工作在高效稳定的状态下。

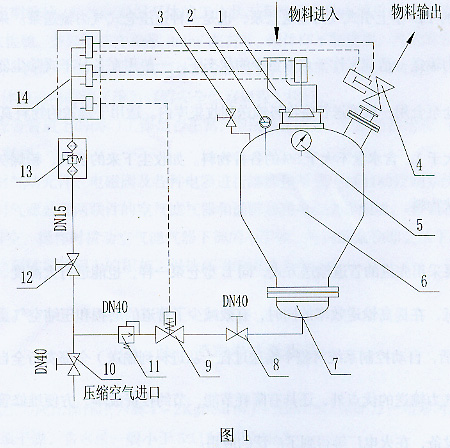

　　LD仓泵同L型仓泵—样，也采用间歇式输送工作方式，每输送一泵物料，即为一个工作循环。　　　LD仓泵组成的气力输送系统主要由进料装置（进料阀）、出料装置（出料阀）、流态化装置（气化室）、供气控制系统、电气控制系统等部分组成。起组成的详细系统见图1。

　在图1中，序号3为手动排气阀，此阀是在事故状态下作为仓泵应急排气用。序号4为气动出料阀，泵内的物料就是通过此阀输送到管路中去的。
　 从图1中可以看出，其设备组成基本上同L型仓泵一样。LD正压上引式仓泵的外形图见图2，同L型仓泵一样，在仓泵本体的上部设置进料阀、料位计、压力变送器等，下部设置气化装置；在上部的一侧还设置输灰管的接口，在该接口设置了出料阀。

LD型仓泵的工作过程分为四个阶段：

1.进料阶段：
　　 进料阀打开，物料自由落入泵体内，当泵体的物料触及到料位计探棒后，料位计发出料满信号，进料阀自动关闭，完成进料过程。

2.加压阶段：
　　 进气阀开启，压缩空气从泵体底部的气化室进入，扩散后穿过气化室，泵内的气压也逐渐上升。

3.输送阶段：
　　 当泵内压力达到一定值（输送压力）时，出料阀自动开启，在泵内压力的作用下，气化室上部的物料经流化后快速进入输送管输送，在这过程中，气化室上的物料始终处于边流化边输送的状态中。

4.吹扫阶段：
　　 当管路内物料输送完毕后（泵内压力下降到管道阻力时），控制系统供气延续一定时间，压缩空气清扫管路，然后关闭进气阀，间隔一定时间，关闭出料阀，完成一次输送过程，从而进入下一工作循环。
