YS型油水分离器 |
本设备用于净化压缩空气，通过内部管道使气流旋转产生离心力，从而使油、水等物质在重力和离心力作用下分离出来，达到净化压缩空气的目的。本设备用于气力输送系统中，对气源进行处理，以确保输送气源质量。
主要技术参数：
型号及规格 |
YS-Ⅰ |
YS-Ⅱ |
YS-Ⅲ |
工作容积（m3） |
0.38 |
0.38 |
0.56 |
处理气体能力（Nm3/min） |
6 |
10 |
20 |
设计压力（MPa） |
1 |
1 |
1 |
最高工作压力（MPa） |
0.9 |
0.9 |
0.9 |
设计温度°C |
100 |
100 |
100 |
管口表：
代号 |
a |
b |
c |
d |
e |
型号 |
YSⅠ, Ⅱ |
YSⅢ |
YSⅠ, Ⅱ |
YSⅢ |
YSⅠ, Ⅱ, Ⅲ |
公称尺寸 |
DN80 |
DN100 |
DN80 |
DN100 |
G1” |
G2” |
M20*15 |
连接标准 |
PN1.0JB/T81-95 |
|
|
|
连接面形式 |
平面 |
螺纹 |
用途及名称 |
进气口 |
出气口 |
排污口 |
安全阀 |
压力表 |
|
| |
|

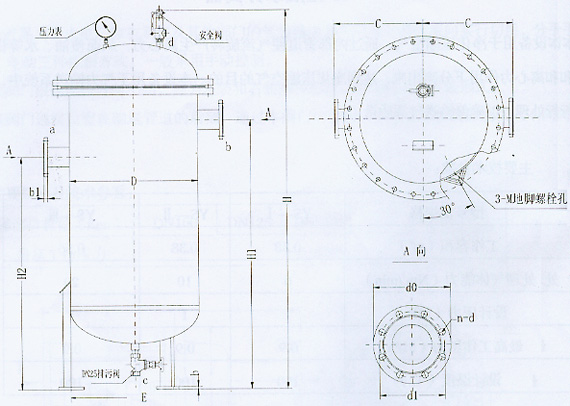

外形尺寸：
|
H |
H2 |
H1 |
E |
D |
C |
b |
b1 |
Φd1 |
n-d |
YS-Ⅰ |
2000 |
1200 |
1400 |
610 |
Φ610 |
440 |
20 |
20 |
160 |
4-Φ18 |
YS-Ⅱ |
2000 |
1200 |
1400 |
610 |
Φ610 |
440 |
22 |
20 |
160 |
4-Φ18 |
YS-Ⅲ |
2100 |
1280 |
1480 |
700 |
Φ710 |
500 |
26 |
22 |
180 |
8-Φ18 |
|
|
|
|
| |
|
